Пластинчатые конденсаторы

•   Конструкция пластинчатого конденсатора


Пластинчатый конденсатор состоит из пакета полусварных кассет, в которых сварной канал предназначен для конденсируемой среды. Сторона охлаждаемой среды образована традиционными каналами с резиновыми уплотнительными прокладками. Прокладка размещается в замкнутой канавке, образованной соседними кассетами. Такая конструкция позволяет выдерживать высокие рабочие давления и вакуум. Прокладка помогает центрировать кассеты относительно друг друга во время сборки пластинчатого теплообменника.

Уникальный дизайн пластины позволяет использовать практически всю поверхность пластины как поверхность теплообмена.

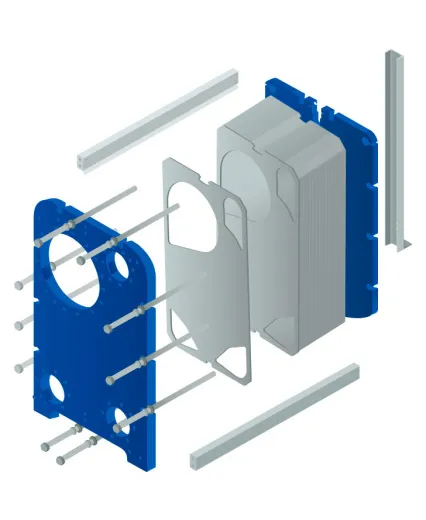

Пакет полусварных кассет помещается в раму, состоящую из двух плит, стянутых между собой с помощью стяжных болтов.
